Szimbiózis a tervezőasztalon: Így költözött össze a gépészet és az épületautomatika az IN-EX-nél
A closed BIM alapú tervezés legnagyobb előnye, hogy folyamatosan felszínre hozza a fejlődési lehetőségeket. A STUDIO IN-EX-nél dolgozó 9 szakág szoros együttműködése most egy újabb mérföldkőhöz érkezett: a gépész (MEC) és az épületautomatika (BMS) szakágak integrációjával szintet léptettünk a hatékonyságban és az adatbiztonságban.
Az épületautomatika (BMS) hagyományosan inkább a gyengeáramú (ELV, LVO) területekhez kapcsolódott a tervezési munkafolyamatok során. Az elmúlt évek tapasztalatai és a modern épületüzemeltetési elvárások azonban rávilágítottak egy fontos összefüggésre: az igazán egységes, energiahatékony és az üzemeltetés során is zökkenőmentesen működő épületek kulcsa a gépészet és az automatika tökéletes szimbiózisában rejlik.
Hogy ezt a szimbiózist a legmagasabb szintre emeljük, az elmúlt hónapok fejlesztési energiáit egy radikális, de rendkívül logikus lépésre fordítottuk: összeköltöztettük a MEC és a BMS modellt.

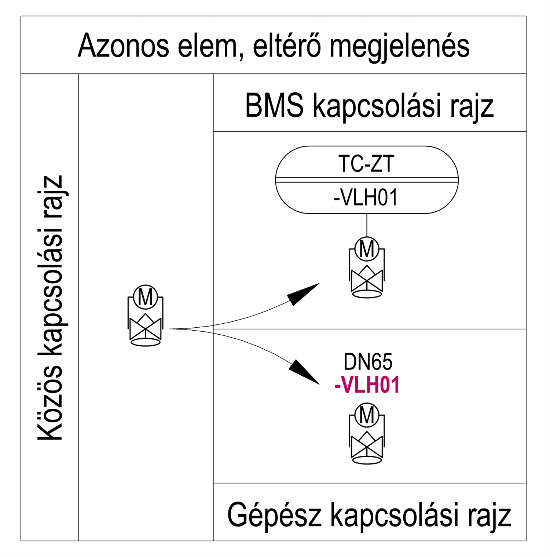

A fejlesztés lényege, hogy megszüntettük az adatok duplikálását. A kapcsolási rajzaink alapváza, kódjai és szimbólumai mostantól teljesen megegyeznek. Nem csupán hasonlóak: a gépészeti és az automatika szimbólum valójában egyazon elem a modellben, csupán a két szakág igényeinek megfelelően más-más paraméterei vannak listázva.

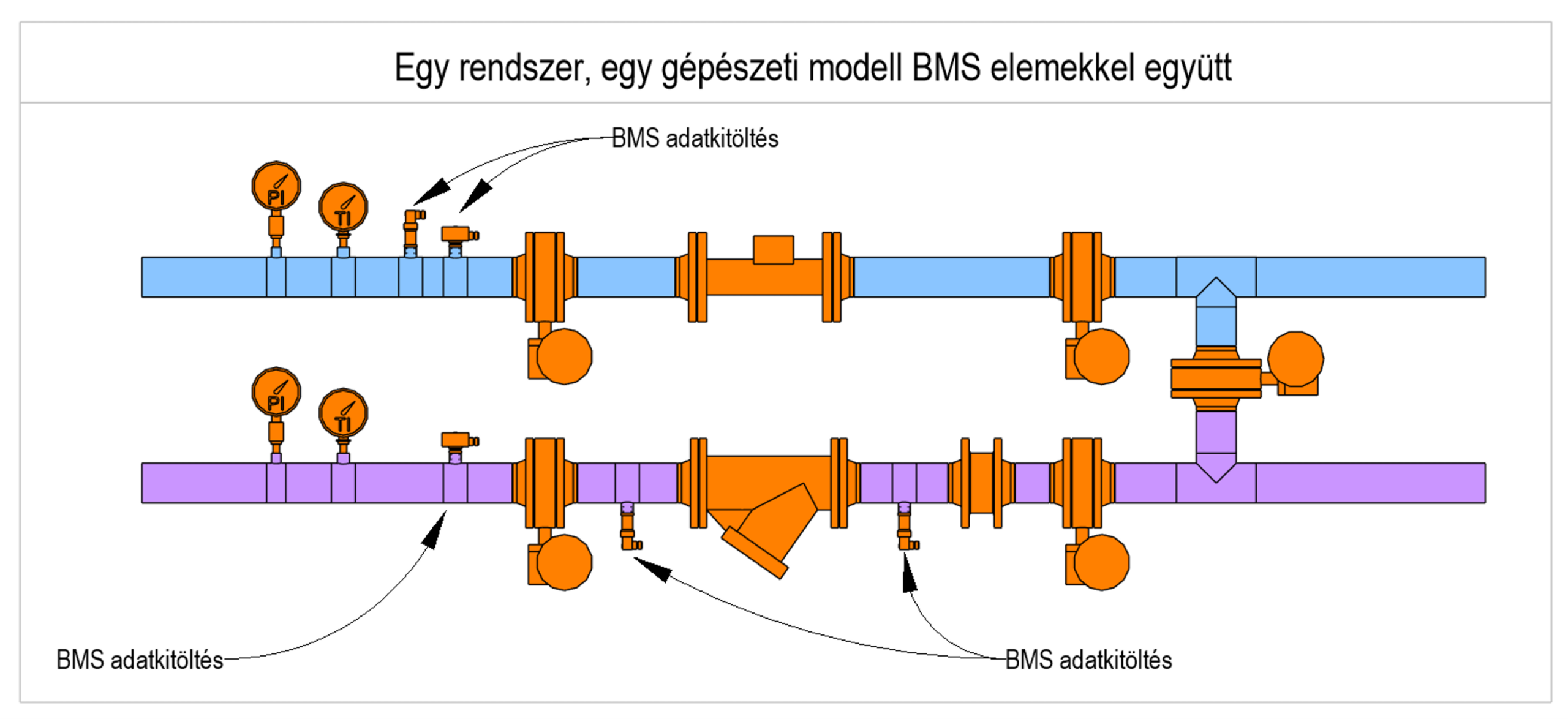

A közös modellben a munkafolyamat tiszta és követhető:
- A gépész (MEC) szakág helyezi el a fizikai térben az érzékelőket, távadókat és a motoros szelepeket, megadva a rendszerszintű alapokat.
- A BMS szakág közvetlenül ezekhez az elemekhez rendeli hozzá a pontos típust, a gyártót és a vezérléshez szükséges specifikus adatokat.
Vége a “tűzcsappantyú-effektusnak” és a kommunikációs hibáknak
Korábban – a legtöbb tervezőirodához hasonlóan – nálunk is visszatérő kihívást jelentett a szakágak közötti manuális adategyeztetés. Tipikus példa volt erre a tűzcsappantyúk esete: a gépész elnevezte az elemeket, a BMS-es kolléga a saját rendszerében javította a kódokat, majd visszaküldte a gépésznek átvezetésre. Ezen a ponton pedig belépett a humán rizikó: a javítás vagy megtörtént időben, vagy elfelejtődött a szoros határidők miatt.
Ez a hibaforrás mostantól a múlté. Az élő, közös modellnek köszönhetően azonnali és kétirányú a szinkronizáció:
Ha a BMS-es kolléga módosítja a kódot, az azonnal frissül a gépész kapcsolási rajzán is. Ha a gépész változtat a rendszeren, a módosítás abban a pillanatban megjelenik a BMS oldalon.
Miért nyer ezzel a megrendelő és az üzemeltető?
Ez a fejlesztés túlmutat a tervezőiroda falain. A hibalehetőségek radikális csökkentésével pontosabb kiviteli tervek születnek, ami kevesebb improvizációt és pluszköltséget jelent a kivitelezés során.
A legnagyobb nyertes azonban a beruházó és a leendő üzemeltető (FM): a tervezési fázisban létrejött “Single Source of Truth” (egyetlen hiteles adatforrás) garantálja, hogy az elkészült épület digitális ikerpárja (As-Built modellje) egy hibátlan, valós adatpontokkal feltöltött rendszer legyen, ami az okos és energiatakarékos üzemeltetés alapfeltétele.
Az IN-EX-nél hisszük, hogy a closed BIM nem egy statikus állapot, hanem a folyamatos optimalizáció útja – és ez a mostani lépésünk is bizonyítja, hogy mindig van lehetőség a még pontosabb, még integráltabb tervezésre.
Szerző: Pekola Norbert, épületgépész stúdióvezető
