A papíron 100%, a valóságban pár óra: Miért kell átírnunk a gépészeti működési leírásokat?
Az egyetemen és a szakmai tankönyvekben mindannyian ugyanazt tanultuk: a gépészeti rendszereket a méretezési alapadatokra és a kritikus csúcsterhelésekre választjuk ki. De mi történik akkor, ha ez a rögzített állapot a valóságban az év 8760 órájából mindössze néhány óráig – vagy egyáltalán soha nem – létezik? A STUDIO IN-EX-nél újraértelmeztük a működési leírások szerepét, hogy az épületek ne csak a tervezőasztalon, hanem a mindennapi üzemeltetés során is hatékonyak legyenek.
A hagyományos gépészeti tervezés a szélsőségekre fókuszál. Kiszámoljuk, mekkora fűtési teljesítményre van szükség a leghidegebb téli napon (például -13 Celsisus fokban), és mekkora hűtésre a legforróbb nyári délutánon. A gázkazánok korszakában ez a statikus megközelítés még működött: a kazán bekapcsolt, maximumon eldübörgött, majd lekapcsolt.
A technológia fejlődésével azonban a piacot elárasztották a rendkívül intelligens, modulációs és inverteres berendezések (hőszivattyúk, változó tömegáramú rendszerek, frekvenciaváltós szivattyúk és ventilátorok). Ezek a modern eszközök sokkal érzékenyebbek, és a működési idejük 90-95%-át részterhelésen (part-load) töltik.
Ha a működési leírásunk (Sequence of Operations) csak a maximális méretezési állapotot rögzíti, az automatika (BMS) nem fogja tudni hatékonyan kezelni a rendszert. Az eredmény? Rángatózó berendezések, idő előtti meghibásodások és elpazarolt energia.
Nem állapotot, hanem folyamatot tervezünk
Az IN-EX-nél szakítottunk azzal a gyakorlattal, hogy a működési leírás egy statikus adatlap legyen. Olyan leírásokat készítünk, amelyek nem a csúcsértékeket másolják be újra, hanem azt mutatják be, hogyan fog viselkedni a berendezés részterhelésen.
A jövő kétségkívül a dinamikus szimulációk irányába mutat, amely az év minden órájára képes előrejelezni az épület viselkedését. Ugyanakkor látni kell a realitást is: ezt a szimulációt egy az egyben átültetni az automatika nyelvére – aktuális előremenő hőmérsékletekre, pontos szelepállásokra és ventilátor frekvenciákra – jelenleg rendkívül körülményes és időigényes feladat. Mivel minden épület és rendszer egyedi, nincs olyan univerzális szoftver, ami gombnyomásra mindent beállítana minden pillanatban.
A megoldás: Jelleggörbékkel adjuk meg az irányt az üzemeltetésnek
Mit tehetünk tehát ma a legmagasabb hatékonyságért? A válasz a rugalmas karakterisztikákban rejlik.

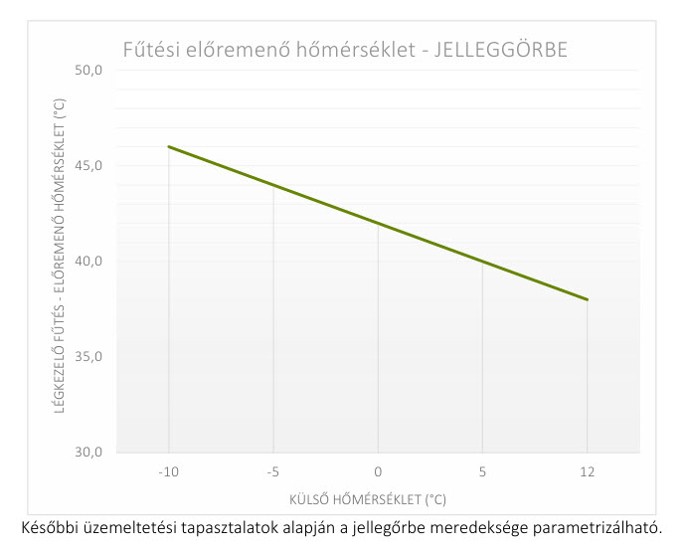

A statikus számok helyett előre meghatározzuk a részterheléses üzemelési pontokat és a jelleggörbe-karakterisztikákat (például az időjáráskövető fűtési görbék meredekségét vagy a légmennyiség-szabályozás határait).
Ez a megközelítés hatalmas könnyebbséget jelent az üzemeltetésnek:
- Látják az irányokat: A leírás pontosan definiálja a rendszer logikáját és határait.
- Könnyű finomhangolás: Mivel egy épület valós dinamikája (tényleges belső hőterhelés, használati szokások) mindig az első 1-2 évben derül ki, az üzemeltetőnek nem merev rendszerekkel kell harcolnia. Egy jelleggörbe meredekségét vagy eltolását már rendkívül egyszerűen, néhány kattintással lehet módosítani a BMS felületén a valós tapasztalatok alapján.
A jó működési leírás nem egy lezárt dokumentum, hanem egy intelligens keretrendszer. A STUDIO IN-EX-nél ezzel a szemlélettel hidat építünk a tervezési elmélet és a valós, energiatakarékos üzemeltetés között – biztosítva, hogy a bonyolult technológiák valóban a fenntarthatóságot szolgálják.
Szerző: Pekola Norbert, épületgépész stúdióvezető
